指针实战技巧:自定义内存分配(以Nginx内存池为例)

前言

这篇文章陆陆续续拖了蛮久的,本来打算国庆假期结束前写完的,结果到了国庆后的一周才把文章结束掉,实在是拖延症病入膏肓。
关于C语言的指针前面两篇文章进行了简单的介绍,我本为到此即可,直到看到了Nginx的源代码后为之折服。指针还可以更加灵活,更加强大。nginx中的指针用法看似简单随意,实则别有用心。所以本文尝试以指针的视角对Nginx的内存池主要代码进行分析,在实战当中进一步领略指针的强大之处。

内存模型

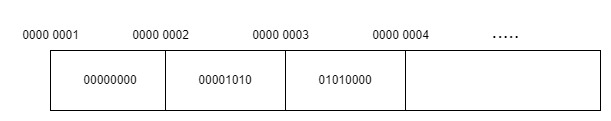

要想知道指针在内存中做了什么事情,首先要会分析内存是如何分配的,又是如何在计算机当中存储数据的。计算机的内存只会存0和1这两个数,而内存的基本存储单位是字节,一个字节也就是八位二进制数,内存存储的数据以及地址数的模型如下。

内存模型图

上面的数字是地址号,用来标志数据在内存中的位置,矩形中的就代表了内存实际存储的数据。两个地址号相减可以算出这两个地址之间的容量大小,单位是字节。

何为内存池

我们经常能够听到线程池,内存池几乎在别的语言没听说过。那是因为C语言不同于别的GC语言,它需要开发者自己去管理内存分配,而Java、Python等语言就不需要考虑甚至可以无视这个问题。自己管理内存就要意味着需要手动开辟空间以及销毁空间,为了更统一地管理内存,就需要通过内存池来全局管理内存的分配。
线程池和内存池的共同点在于都反映出一个池化的思想——将初始化好的资源放入池子当中。当你需要使用资源时候就可以直接从池子里获取,用不着要的时候放回去,从而实现资源复用。

Nginx中的内存池

Nginx的大名想必不用我多说吧,在Web领域中几乎无人不知无人不晓,它经常用来进行负载均衡和反向代理,可以轻松面对上万的并发数,因而广泛地用于生产环境当中。
Nginx的模块很多,结构非常复杂。我们重点看下其中的内存池是怎么工作的,并且尽量以指针的视角去看,不过分关注那些细枝末节。进入主题,首先列出Nginx当中的用来表示内存池的相关结构体以及主要函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
typedef struct ngx_pool_large_s  ngx_pool_large_t;
typedef struct ngx_pool_s ngx_pool_t;

struct ngx_pool_large_s {
ngx_pool_large_t *next;
void *alloc;
};

typedef struct {
u_char *last;
u_char *end;
ngx_pool_t *next;
ngx_uint_t failed;
} ngx_pool_data_t;


struct ngx_pool_s {
ngx_pool_data_t d;
size_t max;
ngx_pool_t *current;
ngx_chain_t *chain;
ngx_pool_large_t *large;
ngx_pool_cleanup_t *cleanup;
ngx_log_t *log;
};

// 主要的函数
ngx_pool_t *ngx_create_pool(size_t size, ngx_log_t *log);
void ngx_destroy_pool(ngx_pool_t *pool);
void ngx_reset_pool(ngx_pool_t *pool);
// 分配内存相关
void *ngx_palloc(ngx_pool_t *pool, size_t size);
void *ngx_pnalloc(ngx_pool_t *pool, size_t size);
void *ngx_pcalloc(ngx_pool_t *pool, size_t size);
void *ngx_pmemalign(ngx_pool_t *pool, size_t size, size_t alignment);
ngx_int_t ngx_pfree(ngx_pool_t *pool, void *p);
// 这三个函数不对外进行链接
static ngx_inline void *
ngx_palloc_small(ngx_pool_t *pool, size_t size, ngx_uint_t align);
static void *
ngx_palloc_block(ngx_pool_t *pool, size_t size)
static void *
ngx_palloc_large(ngx_pool_t *pool, size_t size)

// 本文关注的Nginx版本为 release-1.16.0

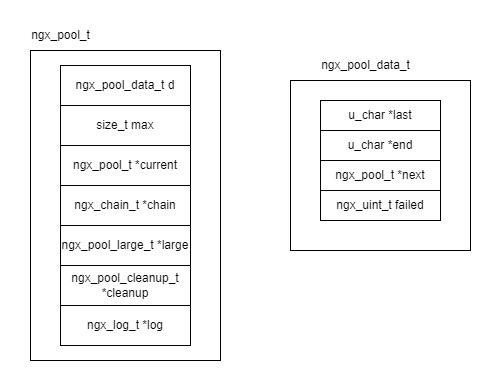

主要的结构体为ngx_pool_tngx_pool_data_t,data结构体嵌套在pool当中,并注意data不是指针类型,结构图如下。
结构体组成

ngx_create_pool

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
ngx_pool_t *
ngx_create_pool(size_t size, ngx_log_t *log)
{
ngx_pool_t *p;

p = ngx_memalign(NGX_POOL_ALIGNMENT, size, log);
if (p == NULL) {
return NULL;
}

p->d.last = (u_char *) p + sizeof(ngx_pool_t);
p->d.end = (u_char *) p + size;
p->d.next = NULL;
p->d.failed = 0;

size = size - sizeof(ngx_pool_t);
// MAX SIZE is max_integer - 1
p->max = (size < NGX_MAX_ALLOC_FROM_POOL) ? size : NGX_MAX_ALLOC_FROM_POOL;
p->current = p;
// 这些不用管
p->chain = NULL;
p->large = NULL;
p->cleanup = NULL;
p->log = log;

return p;
}

ngx_create_pool函数的作用就是创建线程池对象并进行必要的初始化,最终返回指向内存池的指针。

1
2
3
4
// ngx
p = ngx_memalign(NGX_POOL_ALIGNMENT, size, log);
// 常规写法
p = (ngx_pool_t *)malloc(sizeof(ngx_pool_t));

这里使用了ngx_memalign进行空间分配,这个函数很陌生,究竟有什么作用呢?这个函数会先判断,操作系统说服存在内存对齐的函数,存在就直接调用,如果不存在就使用malloc进行分配。
Nginx不愧为全球最受欢迎的web服务器之一,竟然连内存对齐这样的细节都不愿意放过,其实我也不清楚内存对齐具体的意义,不过在这边我们完全不需要在意这点,只当这个函数为malloc即可。
这里需要关注这两个赋值的语句,为什么last能够通过p相加得到结果?

p->d.last = (u_char *) p + sizeof(ngx_pool_t);
p->d.end = (u_char *) p + size;

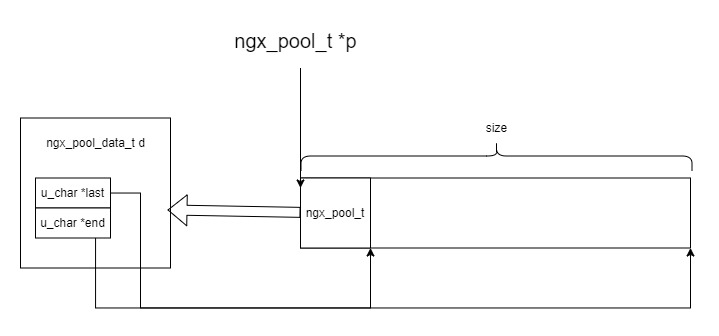

由于u_char类型的大小是一个字节,在进行加减法时基本单位是一个字节,因此内存可以直接通过大小去计算地址位置。last存储的是未占用的开始地址,end存储的是已分配内存的结尾地址,整个过程如下图所示

create_pool的内存模型

ngx_palloc

1
2
3
4
5
6
7
8
9
10
11
void *
ngx_palloc(ngx_pool_t *pool, size_t size)
{
#if !(NGX_DEBUG_PALLOC)
if (size <= pool->max) {
return ngx_palloc_small(pool, size, 1);
}
#endif

return ngx_palloc_large(pool, size);
}

这个函数主要从内存池中获取size大小的内存。如果size比内存池中的max小,就使用ngx_palloc_small进行分配,否则使用ngx_palloc_largengx_palloc_large ngx_palloc_small ngx_palloc_block这三个函数是分配内存的实际作用函数,并且都使用static修饰,不对外编译链接。接下来分别看下这三个函数的代码。

ngx_palloc_small

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
static ngx_inline void *
ngx_palloc_small(ngx_pool_t *pool, size_t size, ngx_uint_t align)
{
u_char *m;
ngx_pool_t *p;

p = pool->current;

do {
m = p->d.last;
if (align) {
m = ngx_align_ptr(m, NGX_ALIGNMENT);
}

if ((size_t) (p->d.end - m) >= size) {
p->d.last = m + size;
return m;
}

p = p->d.next;
} while (p);

return ngx_palloc_block(pool, size);
}

small这个函数负责获相对小的内存,并返回内存池中可用的内存地址。

1
2
3
4
if ((size_t) (p->d.end - m) >= size) {
p->d.last = m + size;
return m;
}

这边判断剩余的空间是否比size大,是则更新d.last的值,重新计算可用空间的地址号。然后返回m,指向一个size大小的空间,这个空间和current指向的pool空间处于一个连续的内存空间当中。
如果比size小就说明内存池中的容量不够分了,那就遍历下一个可用的pool节点,继续判断。到最后如果所有的节点都无法分配size大小的空间,就调用ngx_palloc_block分配一个新的pool节点。

ngx_palloc_large

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
static void *
ngx_palloc_large(ngx_pool_t *pool, size_t size)
{
void *p;
ngx_uint_t n;
ngx_pool_large_t *large;

p = ngx_alloc(size, pool->log);
if (p == NULL) {
return NULL;
}

n = 0;

for (large = pool->large; large; large = large->next) {
if (large->alloc == NULL) {
large->alloc = p;
return p;
}

if (n++ > 3) {
break;
}
}

large = ngx_palloc_small(pool, sizeof(ngx_pool_large_t), 1);
if (large == NULL) {
ngx_free(p);
return NULL;
}

large->alloc = p;
large->next = pool->large;
pool->large = large;

return p;
}

large函数首先会直接分配size内存给p,然后遍历pool中的large链表,如果large中的alloc指针为空,则把p存的地址赋予alloc并返回p。

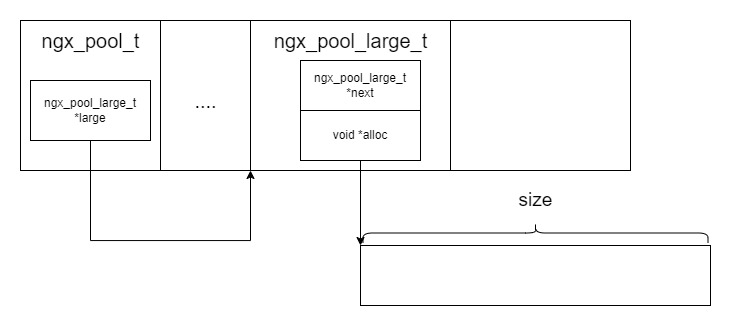

如果pool->large指针为空或者前三个large中alloc都赋值(3就是个随意的值,如果链表前三个节点的alloc已经分配了值,那么后面的节点极有可能一样已经赋值,就不必要再去查找),那么就通过small函数使用内存池存储一个large变量,并将这个large的节点首部插入到链表pool->large中。如下图所示

large内存模型

ngx_palloc_block

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
static void *
ngx_palloc_block(ngx_pool_t *pool, size_t size){
u_char *m;
size_t psize;
ngx_pool_t *p, *new;

psize = (size_t) (pool->d.end - (u_char *) pool);

m = ngx_memalign(NGX_POOL_ALIGNMENT, psize, pool->log);
if (m == NULL) {
return NULL;
}

new = (ngx_pool_t *) m;

new->d.end = m + psize;
new->d.next = NULL;
new->d.failed = 0;

m += sizeof(ngx_pool_data_t);
m = ngx_align_ptr(m, NGX_ALIGNMENT);
new->d.last = m + size;

for (p = pool->current; p->d.next; p = p->d.next) {
if (p->d.failed++ > 4) {
pool->current = p->d.next;
}
}

p->d.next = new;

return m;
}

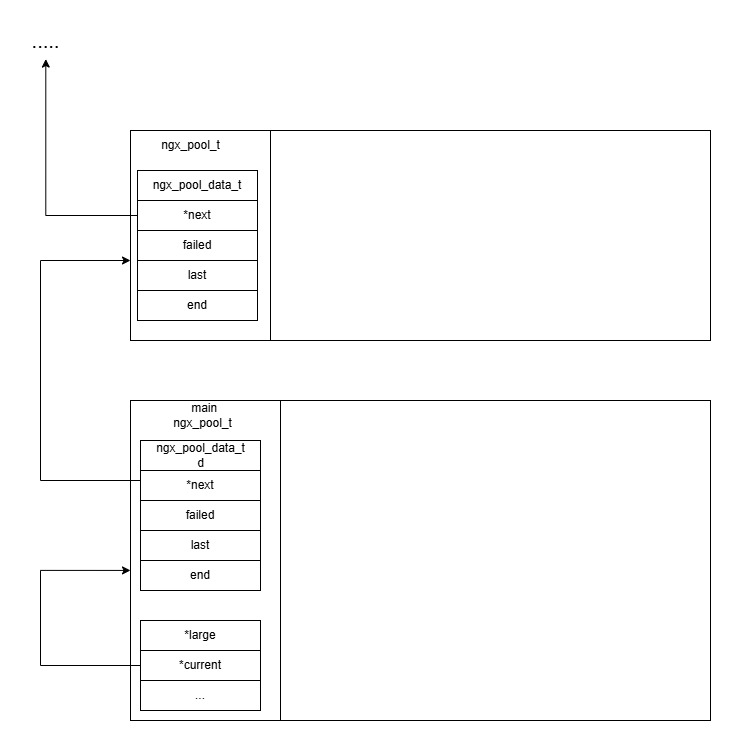

这个函数的作用是添加新的pool节点,看到这里会对ngx_pool_t产生新的认知。先说下函数的流程吧,使用ngx_memalign分配psize大小内存,psize是pool指向内存的总大小,pool这个指针一般不会变,所以这个大小一般是固定的,也就是说每个新的pool节点分配的空间都是固定的。在计算psize时注意要把pool指针强转成u_char*,否则不同类型的指针相减可能会出现错误的结果。
将m强制转换成ngx_pool_t赋给new,使用new对首部的内存空间初始化。这个new只给d的变量进行赋值,别的没有赋值是因为不需要,nginx的策略是完全不在内存中存放不需要的变量,这可以说对内存利用极为”吝啬”了。这就是为什么在计算d.last的时候m加上的是sizeof(ngx_data_t)而不是sizeof(ngx_pool_t)
最后对于pool链表上的节点进行遍历并累加d.failed。failed这个值之前没有提及,代表的是从该节点获取可用内存失败的次数。由于block函数只会在所有节点可提供内存不够时调用,如果失败次数超过四次表明该节点所剩余的可用内存较少,需要更新current指针。
初看current可能会认为这个指针是多余的,不是有一个全局的pool指针指向初次分配的pool节点吗,为什么不修改pool节点将其指向d.next呢?这是因为别的节点不存在除了ngx_pool_data_t以外的数据,只有通过ngx_create_pool创建的主节点存在其余的变量,也就是说主节点pool只有一个,作用就是索引其他参数。current指针指向当前提供内存的pool。

ngx_pool_t

总结

篇幅差不多了先分析到此,本文主要介绍了nginx中内存池的结构以及内存池中主要分配内存的函数,将其概括三点为:

  1. 从nginx的内存池代码当中我们学习了指针的底层使用技巧,指针不仅是一个变量的代理工具,而且还是处理一整块内存分配的利器。
  2. nginx的内存池整体是一个链表,由全局的pool指向主节点,并通过d.next形成一个单向链表。每个链表中的节点表示一个提供内存的内存池,d.last指向可用内存的起始地址,d.end指向可用内存的结束地址。
  3. nginx的内存分配策略分为大内存和小内存,大内存会插入large链表中;小内存会直接获取current中可用内存,可用内存不够则遍历d.next,如果所有的节点剩余内存都不够则会创建新的pool节点。
